HY-QCXE504B新能源汽車電動真空助力制動系統實訓臺

一、產品簡介

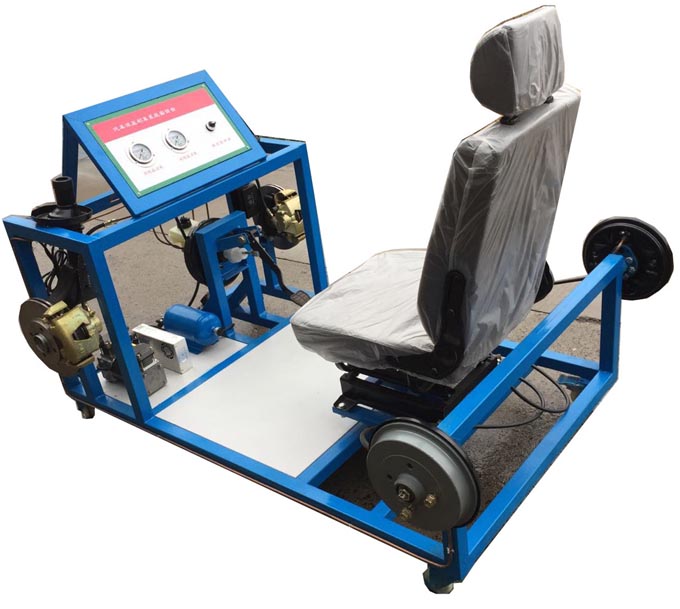

實訓臺選用吉利EV450 純電動汽車電動真空助力液壓制動系統；真實地展示純電動汽車電動真空助力液壓制動系統核心零部件的結構與控制原理、安裝位置和運行工況，培養學員對純電動汽車電動真空助力液壓制動系統故障分析和處理能力。適合于各類院校對純電動汽車電動真空助力液壓制動系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

二、功能特點
1.真實可運行的新能源電動真空助力液壓制動，充分展示各主要零部件組成結構和邏輯控制關系。
2.各主要部件安裝在臺架上，電氣連接方式與實車相同，可以方便拆卸，讓學員在拆裝連線過程掌握電動真空助力液壓制動零部件拆裝要點；
3.真空表與真空罐連接，安裝在臺架面板上，面板上同時顯示真空泵電流閉合和斷開，踩下制動踏板，觀察真空表高低和真空泵啟動運行狀態控制關系；當真空度下降到-45Kpa時，壓力傳感器使12V電源閉合，真空泵工作；當真空度上升到-80Kpa時，壓力傳感器使12V電源斷開，真空泵停止工作；通過實際觀察學員掌握純電動真空助力工作原理。
4.配備解剖完整的真空泵總成，真空罐總成，助力器帶泵總成，展示電動真空助力系統各主要零部件結構。
三、技術規格
1.外形尺寸：1500×900×1600(長×寬×高)
2.工作電源：12V
3.輸入電源；交流220V±10% 50Hz
4.電機與變頻器：220V4KW1400轉電機，220V5KW變頻器
5.純電動汽車電動真空助力液壓制動系統:北汽EV160
四、實訓項目
1.新能源電動真空助力控制原理，車輛剎車過程真空度大小變化的知識。
2.了解新能源電動真空助力主要零部件功能認知。
3.新能源電動真空助力故障分析與診斷。
4.動真空助力液壓制動系統拆裝與檢測實操；
5.真空壓力傳感器工作原理、功能；
6.電動真空泵工作原理和引腳定義、功能；
