一、裝置特點
1. 采用大功率半導體制冷組件作為冷源,不需要干冰、氨、氮、氟利昂等制冷劑,溫度低、制冷快、壽命長。具有無污染、無噪聲、無振動、無磨損,可連續工作。
2. 直觀性強:可以直觀的觀察制冷片冷端結冰的全過程,深入掌握半導體制冷片的工作原理。
3. 可操作性強:用面板上提供的鈕子開關,可以方便的切換半導體制冷片的工作狀態,既能定性觀察實訓現象,又能通過測量?jì)x表定量測量。
二、 技術性能
1. 輸入電源:?jiǎn)蜗嗳€(xiàn)~220V±10% 50Hz
2. 工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3. 裝置容量:<0.8kVA
4. 外形尺寸:1200mm×730mm×1400mm
5. 安全保護:具有漏電保護裝置,安全符合國家標準
三、 實訓裝置的基本配置及功能

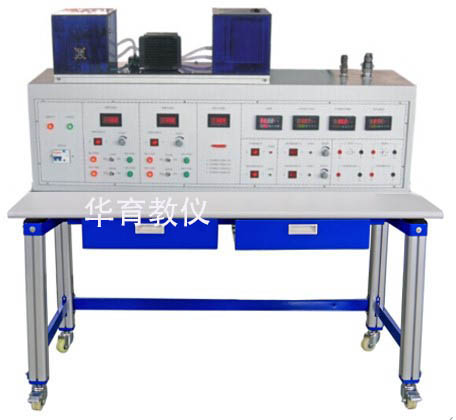

實訓裝置由控制屏、實訓桌和半導體制冷機組等組成
(一) 控制屏(鐵質雙層亞光密紋噴塑結構,鋁質面板)
1. 直流數字電壓表(1個):測量范圍0~20V,按鍵切換檔位,采用三位半數碼顯示,精度0.5%。輸入阻抗為10MΩ。通過琴鍵切換可分別顯示半導體制冷片A的輸入電壓、半導體制冷片B的輸入電壓、半導體制冷片A的輸出電壓、半導體制冷片B的輸出電壓。
2. 直流穩壓電源(2個):提供0~15V連續可調的直流電源,電流為10A,為半導體制冷片提供電源。
3. 計時器:按下復位按鈕時,開始計時,單位為秒。
4. 直流數字電流表(2個):測量范圍0~10A,采用三位半數碼顯示,精度0.5%。直流數字電流表(一)顯示半導體制冷片A的輸入電流,直流數字電流表(二)顯示半導體制冷片B的輸入電流。
5. 溫度控制器(3個):PID智能溫度調節器,具有 PID智能溫度控制加AI人工智能調節功能,分別可以監測半導體制冷片A的冷熱端溫度、半導體制冷片B的冷熱端溫度、容器的溫度。
6. 加熱器(2個):功率為180W,當制冷片工作在熱機時,加熱器對其表面進行加熱。
7. 微型水泵(1個):使水冷液循環對半導體制冷片的熱端進行散熱。
8. 音樂(lè )片和直流電機:當半導體制冷片工作在熱機時,其輸出的電壓可以驅動音樂(lè )片和直流電機。
(二) 實訓桌
實訓桌為鐵質雙層亞光密紋噴塑結構,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方;桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面,設有兩個抽屜。實訓桌還設有四個萬向輪,便于移動和固定。
(三) 半導體制冷機組
由兩片半導體制冷片、水冷頭、散熱排、水泵、水冷液、水管、有機玻璃水箱、傳熱鋁板等組成的水冷式半導體制冷機組,可直觀觀察水冷散熱系統的工作原理及現象。
四、 實訓項目
1. 半導體制冷實訓臺的認識
2. 半導體制冷片工作在熱泵時的工作原理
3. 半導體制冷片工作在熱泵時的參數測試
4. 半導體制冷片工作在熱機時的工作原理
5. 半導體制冷片工作在熱機時的參數測試
