一、產品簡介

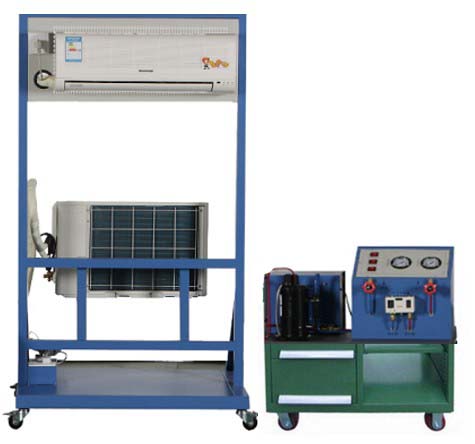

制冷劑良好操作實訓裝置,該裝置集制冷系統、電氣控制系統為一身,合理立體布局于移動式臺架上。是整套性、直觀性、開放性、實驗性、操作性很強的教學、實驗平臺。
二、裝置特點
1.直觀性強:電氣原理圖布局于面板表面,以便學生了解各控制電路,便于實訓操作。
2.實訓性強:裝置配套制冷系統流程圖,并可直觀觀察相應部位的溫度變化情況,便于教學演示講解及學生對課本知識的理解掌握。
三、技術參數
1.工作環境:溫度-10℃~+40℃ 相對濕度<85%(25℃) 海拔<4000m
2.裝置容量:<1.5kVA
3.制冷劑回收類型:R22。
4.配套空調,拆裝實訓平臺空調采用R22制冷劑,每臺配1套制冷回收裝置。
5.實訓臺架采用1.5mm鈑金設計。
6.設有電流型漏電保護、過流保護、過載保護、接地保護,安全符合相關國家標準。
7.制冷專用工具包含便攜式焊具、保壓真空泵、脹管擴孔器、偏心型擴孔器、彎管器、雙表修理閥、三色加液管、雙表修理閥公/英制轉接頭、制冷劑鋼瓶、制冷劑回收機等。
8.便攜式焊具采用無氧焊槍?zhuān)涮纂娮哟蚧痖_(kāi)關,氣體可以連續焊接60分鐘。
9.保壓真空泵不僅可以完成系統抽真空,還可以完成系統保壓功能,泵保壓時排量20L/Min,保壓壓力2.0MPa。
10.提供控制屏工作所需的三相交流電源,配有漏電斷路器,控制其三芯雙聯插座的電源。
11.提供電流電壓型漏電保護裝置。
12.空調制冷劑回收機組采用工具車的方式,同時該系統還配置壓縮機、風冷冷凝器、高低壓力表、高低壓力控制器、手閥等。
13.空調制冷劑回收機組采用單項控制,分別放置三路按鈕開關,單獨控制三個不同的對象,以應對操作中的不同情況不操作開關。
14.具備二維碼識別功能:能通過手機掃描獲得該產品的相關資料。
四、實訓項目
1.制冷系統專用工具的基本操作。
2.制冷系統管件焊接。
3.制冷系統的檢漏。
4.制冷系統的抽真空與充注制冷劑。
5.制冷劑回收機的使用。
6.空調系統安裝。
7.空調系統調試。
8.空調系統檢測與分析。
