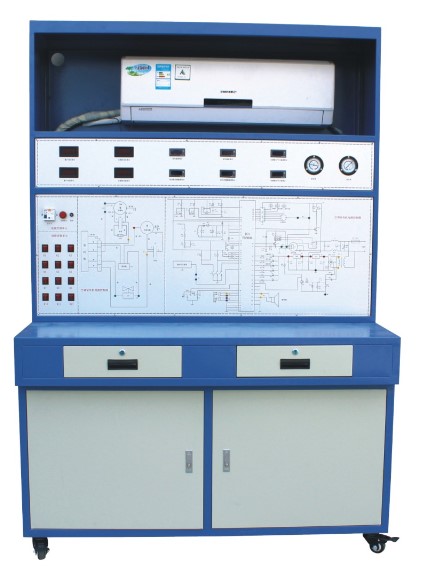

HY-9920DC直流變頻空調實訓智能考核裝置

一、產品概述

“直流變頻空調實訓智能考核裝置”是為大中專院校的制冷空調專業、各技能培訓及全國職業技能鑒定部門開發設計的，適用于“制冷原理及應用”、“制冷空調技術”、“制冷空調設備維修與操作”等教學實訓要求。該裝置集電氣控制系統、故障模擬系統為一體，布局合理、造型美觀大方。實訓裝置也適合普通院校、技工學校、職業培訓學校、職教中心、鑒定站/所、制冷類專業《制冷設備維修工（高級）》、《制冷設備原理與維修》、《制冷工技師》等課程的培訓和考核。

二、裝置特點
1.  整個變頻空調系統真實完整, 與市場上的變頻空調總體結構、性能基本相同。具有制冷、制熱、通風、除濕、溫度和風速選擇、定時及掃風控制、睡眠、自動等功能。
2.  裝置直觀展示了變頻空調的系統結構和工作原理，便于教學演示講解及學生對課本知識的理解掌握。配置的交流電壓表、交流電流表、溫度表、真空壓力表以及相應的信號指示燈，使整個變頻空調系統的實時工作狀態一目了然；主面板中間印有電氣控制系統原理圖，并設有相應測試點；屏背面可觀察到整個制冷系統結構原理以及主要部件的實際物體，相應部件均有名稱標識；并設有視液鏡，可觀察制冷劑狀態。
3.  本實訓裝置設有故障模擬功能，提供室外執行部件的接線區域，開設應用性的實訓項目，有較強的實訓性。有利于學生將理論應用于實際，并培養學生實際操作動手能力；有利于開展技能鑒定、考核工作。
4.  設有電流型漏電保護裝置；并有熱保護器件，對壓縮機進行過熱、過載保護；實訓強電連接導線及插座采用手槍插式全封閉結構，使用方便、可靠、防觸電。
5.  整套實訓裝置集制冷系統、電氣控制系統、智能化故障考核設置系統于一體，系統真實完整,結構清晰、緊湊，與實際空調制冷系統、電氣系統一致，滿足對實訓的要求。
三、技術參數
1.  輸入電源：?jiǎn)蜗嗳€(xiàn) AC220V ±10% 50Hz
2.  裝置容量：＜1.5kVA
3.  外形尺寸：1400mm×680mm×1820mm
4.  制冷劑類型：環保制冷劑R410a
5.  制冷量：2600W
6.  變頻方式：直流
7.  工作環境：溫度–10℃～+40℃，相對濕度<85% (25℃) 海拔<4000m
8.  安全保護：具有電流型漏電保護裝置，安全符合國家標準
四、裝置組成：
1.  實訓臺：桌面為防火、防水、耐磨高密度板,結構堅固?？煞胖霉收舷?、工具及資料等?？芍苯佑^(guān)察制冷系統結構。設備底座采用鐵質雙層亞光密紋噴塑結構，實訓柜主體采用30×30不銹鋼框架，1.5mm厚鋼板及鋼塑板拼合框架結構，顏色為中灰色。
2.  控制屏：?jiǎn)蜗嗳€(xiàn)220V交流電源供電，交流電壓表1只， 測量范圍０～250V；交流電流表1只,測量范圍０～20A，漏電保護器控制控制屏總電源。提供2只真空壓力表，測量范圍分別為-0.1～1.5MPa、-0.1～3.5MPa,可顯示系統工作時低壓側和高壓側的壓力變化。提供4只溫度表，三位半數顯，分別測量進風口溫度、出風口溫度、冷凝器溫度和蒸發器溫度。
3.  變頻空調整機單元：包括變頻空調所必需的全部部件以及控制閥等實訓所必需的部件 。
4.  故障設置單元：可以設置制冷系統故障以及電源電路、溫度傳感電路、驅動電路、變頻電路、室內外通信電路等電氣系統故障。
5.  直流變頻空調系統：蒸發器、冷凝器、壓縮機、四通閥、電氣控制線路、視液鏡、手動控制閥，熱力膨脹閥等。
6.  測量?jì)x表：溫度表、壓力表、指針式交流電壓表、指針式交流電流表、數顯功率表等。
7.  智能化故障設置考核系統：包括主機和液晶顯示屏，顯示屏為19吋、分辨率為1440*900。該系統具有基于Internet的智能化故障設定、檢測判斷、遠程維護和考核評分功能；教師可以根據學員情況設定考核難度和題量、考核時間，文字題和帶圖題，題庫量多達110道題。
六、實訓項目
1.  制冷系統專用工具的基本操作
2.  制冷系統的檢漏
3.  制冷系統的抽真空與充注制冷劑R410a
4.  變頻空調電氣控制線路原理
5.  變頻空調電器元件的測量及系統運行

6.  變頻空調的故障與分析
