一、產品簡介:

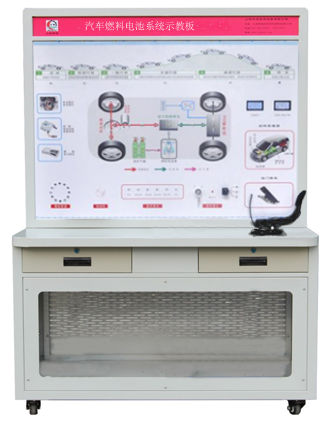

汽車燃料電池系統示教板是根據新能源純電動汽車氫燃料電池系統的工作原理,動態展示燃料電池系統的運行狀態,通過部件的實訓操作,直觀的了解氫燃料電池的工作原理模擬工作狀況,適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及新能源汽車維修工等相關工種的汽車教學培訓。
二、 結構組成:
1220mm*660*1850mm箱柜、氫燃料電池、氫燃料電池控制器、加速旋鈕、DNR檔位開關、DC-DC轉換器、輸出40A電流可調電源箱、前后驅動電機、2個輪胎、電機控制器、電壓表、電流表、氫氣儲氣罐、氫氣壓力表、大功率電解槽、純凈水儲水桶、燈光原理演示區、故障設置系統、數據測量端子、產品合格證、實訓指導資料等。
三、實訓項目
氫燃料電池的結構組成認知了解實訓;
燃料電池工作原理實訓;
燃料電池發電的操作演示實訓
電解槽的零部件認知與了解實訓
電解槽的工作原理實訓
制氫的操作過程演示實訓
燃料汽車的基本結構與原理演示
燃料電池的動態跑馬燈能量演示
DC-DC零部件認知了解實訓
DC-DC工作原理實訓
整車控制器的工作原理實訓
電機控制器的工作原理實訓
電池管理系統對電池的管理實訓
能實時采集電池各運行狀態參數;
能實現電池故障的自檢診斷及報警;
具有電池系統的高壓保護;
能實現系統設置及故障診斷與排除
四、主要功能
1、功能原理;該設備采用氫燃料電池為基礎,設備展示氫燃料電池的結構原理,工作原理及工作流程的動態流程。
2、展示功能:示教板上安裝有大功率氫燃料電堆,用于發電使用,以驅動電機運轉。底部安裝有大功率電解槽,用于實現氫氣的制造。
面板上部安裝有氫燃料電池發電的動態原理指示燈。
3、動態運行功能:操作設備,首先制氫——進入電池進行發——進入DC-DC模塊——電機控制器——驅動電機——輪胎,動力輸出。
4、識圖功能:檢測面板上繪有高清相關系統的電路原理圖、提供識圖、讀圖、繪圖等技能
五、技術參數
1. 效率 ≥53%
2. 氫氣純度 99.99%
3. 氫氣壓力 0.05Mpa
4. 耗氫量 432ml/min
5. 工作環境溫度 25℃
6. 工作環境濕度 60%
7. 儲存環境溫度
8. 外接電源:交流 220V±10%,不低于 50Hz
9. 工作電壓:直流 12V
10. 工作溫度不低于-40℃~+50℃范圍;
11. 外形尺寸:長:1240mm,寬:660mm,高:1850mm;
12. 工作臺:長:1220mm,寬:420mm;
13. 電機類型:模擬驅動
14. 系統電源:220V/DC12V
15. 工具箱:2 個
16. 箱柜:1 個
