一、產品簡介:

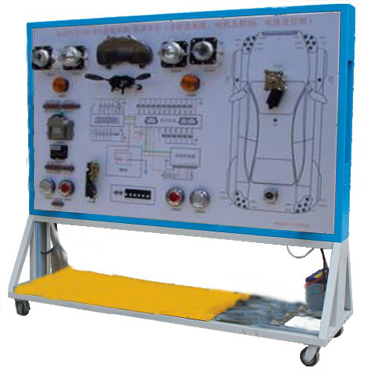

電動汽車CAN總線網絡(luò )系統示教板是根據新能源純電動汽車CAN總線網絡(luò )系統的工作原理,動態展示CAN總線網絡(luò )系統的運行狀態,電器電路分布、通過學生實訓操作,直觀的了解電動汽車CAN總線網絡(luò )系統的工作原理和工作狀況,適合高職、職業技工類學校、職教中心等開設的汽車運用、汽車維修等專業新能源汽車維修工等相關工種的汽車教學培訓。
二、產品組成:整車CAN總線網絡(luò )、舒適系統、電機控制、電池管理系統、實車電器及實訓臺架等組成。
三、功能特點
1.該設備完整動態模擬整車CAN總線網絡(luò )的運行狀態與工作過程,展示了電動汽車整車CAN總線網絡(luò )系統的電路電器的功能、工作原理。
2. 實訓面板采用表面經特殊工藝噴涂底漆處理的、面板打印有彩色電路原理圖,4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板;學生直觀對照電動汽車整車CAN總線網絡(luò )系統結構原理圖和實物,認識和分析電動汽車整車CAN總線網絡(luò )系統的工作原理。
3.實訓面板上安裝有電源開關,油門踏板,制動踏板,動力電機模塊、操縱開關點火開關、帶網關通訊的整車控制器模塊,智能儀表模塊,電源系統模塊,舒適控制模塊、車燈雨刮等模塊,電動機控制器,工況指示燈等。
4.臺架采用鋼結構焊接,表面采用噴涂工藝處理,帶自鎖腳輪裝置,示教板底座上配有30cm左右的桌面,方便放置資料、輕型檢測儀器等。
5.電源220V交流電,經內部電路變壓整流轉換成12V直流電源,無需蓄電池,減少充電的麻煩,12V直流電源有防短路功能。
四、實驗實訓項目
1、驅動電機及控制系統維護與保養、使用操作方法;
2、驅動電機故障診斷與維修;
3、電機控制系統故障診斷與維修;
4、電動機性能、能量管理檢測;
5、手動維修開關在強電回路的作用;
6、高壓互鎖的保護作用;
7、車載充電機工作原理和引腳定義,車載充電機常見故障和更換,電池充電操作;
8、DC-DC轉換器工作原理和引腳定義,DC-DC轉換常見故障和更換方法;
9、電機系統零部件組成和功能,驅動電機及控制系統控制原理;
10、驅動電機及控制系統控制參數測量方法;
11、驅動電機及控制系統常見故障和排除方法;
12、電子油門踏板工作原理和引腳定義,電子油門踏板常見故障和更換方法;
13、檔位控制器(開關)工作原理和引腳定義,檔位控制器(開關)常見故障和更換方法;
14、電機控制單元MCU、電池管理單元BMS、整車控制器VCU 、車載充電機OBC、儀表系統CAN檢測與標定各系統模塊數據,各控制單元之間報文發送與接收驗證。
15、整車控制器VCU控制策略驗證與檢測。
16、CAN總線網絡(luò )系統之間報文發送與接收驗證、讀取。
五、技術規格
1. 外接電源:交流220V±10% 50Hz
2. 工作電壓:直流12V
3. 工作溫度:-30℃~+40℃
4. 外形尺寸:1700×600×1700mm(長×寬×高)
