一、產品介紹:

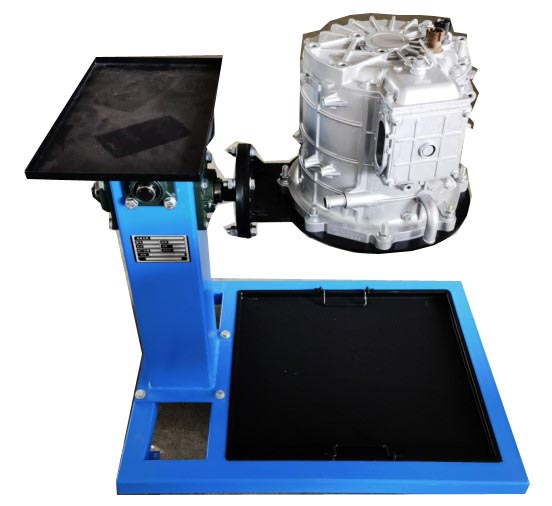

選用新能源汽車驅動電機總成,附屬件齊全有效;拆裝中驅動電機可做軸向任360 o何角度翻轉和靜止。配套大面積接油盤、大面積工具盤、萬能卡盤,減速器,移動腳輪等,是汽車維修培訓機構必備設備之一。配套使用說明書及實訓指導書。
二、基本配置:
新能源汽車驅動電機總成、電機運轉靈活,無卡滯。
減速旋轉機構總成, 60:1的減速比,輕巧轉動。
萬能卡盤為國標鋼材焊接而成,安全可靠,不變形, 可安裝各種不同型號的驅動電機總成。
萬象腳輪使教學更為便捷,一人即可自由移動到教室的任何位置。
三、主要功能
新能源驅動電機維修、拆卸;
通過拆裝了解驅動電機的內部構造、原理、及基本拆裝工藝
新能源驅動電機的維修、組裝;
通過拆裝,掌握新能源驅動電機的基本技術參數,間隙力矩掌握等要領。
3. 新能源驅動電機的維修,更換;
掌握新能源驅動電機零部件的磨損程度、判斷零部件的好壞以及更換標準。
4. 新能源驅動電機的維修,測量;
掌握新能源驅動電機線圈的測量、繞組的纏繞工藝和絕緣的防護等實訓。
四、實訓項目
1.新能源驅動電機靜態了解,元件的認識等實訓項目
2. 新能源驅動電機結構與原理掌握等實訓項目
3.新能源驅動電機拆裝工藝實訓項目。
4.卡新能源驅動電機的整體拆裝、檢測實訓
五、工 藝
1.翻轉架可承重500KG,,配備蝸輪蝸桿減速機構,減速裝置轉動靈活,速比為60:1,可以手工轉動360度,任意停留在任何一個角度。使拆裝中的發動機沒有死角。
2.配套工具盤;為了拆裝時工具的放置,特設置一個專用工具盤,長400mm,款250mm,深度為15mm, 高度890mm..高溫噴塑。光鮮亮麗。
3.手輪為鋁合金材質,外徑2000mm.內口直徑為18mm,強度高,重量輕,不割手,手感舒適。
4.萬能卡盤,經過鍍絡(luò )工藝加工,光亮照人、不生銹??ūP(pán)卡爪直徑隨意調整,調整直徑200-500mm,卡盤長度可調,0-50mm 隨意可調。為裝載其他型號及變速器提供方便。
5.可裝載多種型號的新能源驅動電機。
6.油盤采用國標優質鋼材一次沖壓而成,深度為20mm,四周帶有1cm的上沿,使拆卸中的發動機油水不會(huì )外流,同時可做到工具、零件、機油不落地。油盤尺寸740*515mm。
7.設備立柱選用150*150*5mm方鋼,經過線切割工藝,標準定位,標準打孔,使每一臺翻轉架規格統一,尺寸標準。外觀一致。承重力較強,可承載各種發動機及變速器。安全可靠。
8.底部框架為50*50mm的國標優質鋼材焊接而成, 拋光、去繡、高溫、噴涂工藝。
底部配4個3寸尼龍萬向腳輪,2個帶剎車,2個萬象,方便移動。
六、技術參數:
外形尺寸: 855mm×600mm×900mm
減速形式:渦輪蝸桿
減速比:60:1
電機類型:直流無刷
可移動式臺架
