一、系統概述:

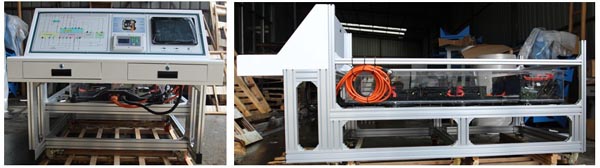

比亞迪E5電動汽車電力電池包總成,以及輔助相關所有部件。大面積剖切,充分展示電動汽車動力的電池的內部結構,連接整車控制器和電動動力系統后,電池組可啟動運行,進入放電工作狀態。同時配套車載充電機、快充接口、慢充接口。能完成的動力電池的充電過程。放電過程、高壓安全系統各種測試與實驗。配套設備臺架,外圍進行保護處理,以防觸電。配套實訓指導書。使用說明書等
二、系統構成
設備由一體化實訓臺;剖切的動力鋰電池組;BMS電源管理系統;檢測系統、電子考核系統、設備控制臺、電池熱管理相應附件、高壓繼電器組、數據控制終端;系統軟件、觸控顯示中心、高壓絕緣鞋、高壓絕緣手套、防護眼鏡等以及相應的附件組成。
三、主要功能:
1、剖切的動力電池總成,外部透明使用亞克力封裝,能直觀展示汽車電池組的內部相關附件的結構組成與工作原理;
2、動力電池能實時演示電池組的各種工作狀態,包含起步、加速、減速、剎車制動、能量回收等功能。
3、BMS管理系統監控放電電流、放電電壓、所剩電荷數量、續航里程、充放電管理、溫度控制、充電時間、充電電流、電池溫度、絕緣監測等控制等功能。
4、測面板上繪有高清相關系統的電路原理圖、提供識圖、讀圖、繪圖等技能。
5、檢測控制臺面板上,外接接線端子,可以通過端子,測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
6、配套原廠維修手冊,原車電路圖、電池管理系統實訓指導書、新能源數據庫等。
7、高壓組電池組工作原理,高壓電磁組的數據檢測與診斷分析,可做各種試驗及數據檢測功能。
8、配套觸控顯示中心,可提供遠程考核功能,進行遠程故障考核設置。內置新能源資源、教學課件、視頻、動畫、本設備的操作說明、原車維修手冊、合格證、保修卡等。
9在線課程教育學習系統
1.在線課程教育學習系統“教、學、做、管、考”等功能的在線教育學習系統,提供遠程PLC培訓,伺服,步進,觸摸屏,變頻器, 單片機,數控,機器人,工業組態及網絡(luò )通信等全系列自動化技術培訓,不少于造業專業課程20門,2700個課時。
2、學院教師登錄: 學院微課發布、學院班級管理、學院學生管理、學院數據中心等模塊。
3、學院登陸窗口:包括學院院系管理、學校老師管理、全校班級管理(可以看到整個班級的學習、考試情況 )、全校學生管理(可以看到所有學生的學習、考試情況)、數據中心(可以看到整個院系的學生學習時長、考試情況、學習記錄和登錄記錄)等模塊
4、學院學員登錄:學員個人的學習情況、課程、時長、考試評估、企業崗位分析、可以看到企業招聘崗位稱、所需技能要求、工作待遇、晉升空間、課程中心、、周一至周五晚騰訊課堂學生可以直接參加。
10、配套交互式教學系統
1)本模塊將物聯網技術運用于實驗室考核并將數據上傳至云平臺,進行海量數據存儲,并提供豐富的數據分析工具方便更加準確的掌握數據與分析數據, 動態云故障分析考核系統軟件(正版軟件,投標文件中提供著作權證書復印件,原件備查)具有以下功能。
數據云系統上傳2)手機數據查詢3)歷史數據查詢4)數據分析統計5)郵箱報警6)微信報警7)微信反向控制8)二次開發9)考核歷史數據10)單機離線考核11)單機考核數據查看13)數據導出功能14)設備、分數等信息查詢15)設備權限管理16)動態設題界面17)動態答題界面18)學生信息登陸(學號及姓名支持6位數學號及39位學生信息登記,可根據需求進行擴展)19)學生掃碼登陸考核20)無線WIFI連接。
采用專業的教學設備5G物聯網平臺搭建,可實現對設備平臺的二次開發。
信息顯示設備連接狀態,考核信息查詢。
控制:設置考核故障點,目前可以設置24路故障,可根據實際需求添加128路??稍O置考核時間,考核項目,目前支持4類考核項目,可根據實際需求添加。
設備電源使用權限管理,只有給了權限設備才能上電,或者考核結束設備自行斷電。
歷史數據:顯示學號、分數、設備號、考核時間的歷史數據,可按時、天、月進行查詢歷史數據曲線,以及歷史數據表格,可表格數據導出處理。
數據報表:可根據起止時間、時間間隔、數據類型進行生成數據表格,表格可以導出excel。
設備報警:報警信號為模擬量采集數值或者開關量可以自由設定,通過物聯網自動化應用軟件將報警信號上傳5G云平臺,通過云平臺向設置的微信推送報警信號,每臺設備對應設置一個微信賬號用于接受報警信號。
設有考核完成指示,及故障清除功能。
終端畫面包含:(1)數據顯示畫面:連接狀態、信息查詢,以及云端連接二維碼。(2)聯網設置界面:設置現場數據連接5G云平臺后臺數據庫管理。學生通過掃碼現場二維碼實現學號登陸,進入考核界面。
考核現場實時監控,及現場聲音播放。
動態云故障分析考核系統APP
賬號登陸
含動態云故障分析考核系統軟件功能項
設備變量列表展示,對連接變量可實時監控及實時控制。
2) 課程標準
課程標準是教材編寫、教學、評估和考試命題的依據,是國家管理和評價課程的基礎。應體現國家對不同階段的學生在知識與技能、過程與方法、情感態度與價值觀等方面的基本要求,規定各門課程的性質、目標、內容框架,提出教學建議和評價建議。
3) 教材文檔(教材內容如下表1)
項目三
驅動電機
任務1:驅動電機的認知
任務2:驅動電機總成拆卸與安裝
任務3:驅動電機與控制器冷卻系統檢修
任務4:驅動電機性能檢測
項目四:驅動電機管理系統
任務1:驅動電機管理系統認知
任務2:驅動電機管理系統檢測
項目五:動力驅動單元
任務1:混合動力汽車驅動單元認知
任務2:純電動汽車驅動單元認知
3.1設計理念:學生教材包含規范自檢、明確任務、知識學習、制定計劃、實施計劃、成果展示、課堂總結、場地清理等八方面。
3.2學生教材中“工具媒體”以實際為準,“任務載體”符合當地企業典型工作任務。
3.3圖文并茂:要大量使用實物圖片,給人以真實感,易調動學生的學習興趣。
3.4行動導向:要遵循先實踐后理論的原則。在內容編排上,先從完成體現專業基本技能的任務入手,逐步過渡到專業理論知識。
4)教學設計 多個任務(與教材配套)
每個教學設計應包含:教學方法、教學目的、教學重點、情景導入、工具資料、教學過程(資訊、決策、計劃、實施、檢查、評估)、教學內容和自主學習等模塊。
)5任務工單多個任務(與教材配套)
5.1設計理念:任務工單按照完整工作過程的八步法設計開發任務工單,包含規范自檢、明確任務、知識學習、制定計劃、實施計劃、成果展示、課堂總結、場地清理等八步。
5.2任務工單中設備使用以實際為準,任務符合企業典型工作任務。
6)教學課件多個任務(與教材配套)
課件標題要體現課件所表現的內容,字體大小可以根據文字多少進行調節,文字要醒目,畫面簡潔清晰,界面友好,操作簡單,根據教學內容的需求,設計較強的交互功能且交互要合理設計。
7)試題庫
7.1 試題共計不少于50個試題,
7.2試題類型分別為:判斷題、單選題、多選題。
80 多個實訓視頻
8.1 企業維修工規范標準化的實訓操作視頻,充分展示維修標準和操作流程等。
8.2視頻必須效果清晰,提供同步語音講解,配音要求普通話發音,語速適中
9) 多個多媒體動畫
9.1 動畫制定統一的背景,情景動畫加控制按鈕進行操作、加進度條控制播放制度。
9.2據動畫內容的不同、分為情景動畫、原理動畫、交互動畫。
9.3功能滿足畫筆工具、橡皮擦功能、可以標注重點、標注零件名稱。
11安全防護功能:四周配有防護欄。。
12移動教學功能:實訓臺配置帶鎖止裝置的萬向移動腳輪,移動方便,鎖止安全可靠
四、實訓項目
1.比亞迪E5電動汽車電池的整體認知了解
2.比亞迪E5電動汽車電池的內部結構展示
3.比亞迪E5電動汽車高壓安全系統的組成結構的認知實訓
4.比亞迪E5電動汽車高壓安全的整體控制策略原理實訓
5.比亞迪E5電動汽車電池組的結構認知實訓
6.比亞迪E5電動汽車電池組測量、與使用實訓
7.比亞迪E5電動汽車高壓安全的安全操作規程實訓
8.比亞迪E5電動汽車高壓電路的認知、測量實訓
9.比亞迪E5電動汽車高壓防護工具的認知、使用實訓
10.比亞迪E5電動汽車BMS控制理論與系統設置實訓
11.比亞迪E5電動汽車電源轉換系統認知與原理控制實訓
12.比亞迪E5電動汽車上電、下電控制流程實訓
13.比亞迪E5電動汽車充電管理系統的工作原理實訓
14.比亞迪E5電動汽車放電管理的工作原理實訓
15.比亞迪E5電動汽車電池組的完整數據流讀取
16.比亞迪E5電動汽車電池組的各種參數的監控與修改
17.比亞迪E5電動汽車電池組的故障碼的讀取與清除
18.比亞迪E5電動汽車小電流放電情況工況實訓
19.比亞迪E5電動汽車一般電流放電情況工況實訓
20.比亞迪E5電動汽車大電流放電情況工況實訓
21.比亞迪E5電動汽車能量回收充電工況實訓
五、制作工藝
1、設備臺架:采用國標40*80鋁型材搭建而成,堅固耐用,無需噴漆,易于清潔維護。
2、控制臺;超大傾斜式控制臺,采用鋼板激光切割,板金折彎工藝,開口整齊、無毛邊,表面無焊點。背部為單開門設計,可以全部打開,方便維修保養。
3、檢測面板:檢測面板為高級鋁塑板經UV噴涂工藝,電路線條清晰,顏色鮮艷。耐油污,易清潔,不退色。
4、檢測端子:純銅制作,自帶絕緣端開孔直徑6mm,內孔直徑2mm,剛好適合萬用表或示波器測量使用。
5、工作臺;檢測面板下方帶有工作臺,提供萬用表或解碼器等設備放置(1200×300mm),方便測量。
6、帶鎖抽屜:工作臺下面為兩個帶鎖抽屜,用于放置專用的檢測設備,如解碼器,萬用表等。
7、超大靜音腳輪,方便移動,并能隨時鎖止,保證教學安全。
六、技術參數
電機最大功率: 160kW
電機最大扭矩: 310Nm
電池容量: 43kW·h
純電最高續航里程: 256km
可輸入電源:交流220V
系統電壓: DC12V//24V
工作環境:溫度-10~+40℃ 相對濕度<85%(25℃) 海拔<4000m
外形尺寸:1600*1000*1760
3、設備臺架
外形尺寸:2500*1200*1200mm
檢測板:540*370mm
控制臺:260*325mm
工作臺:1200*500mm
