一、結構組成

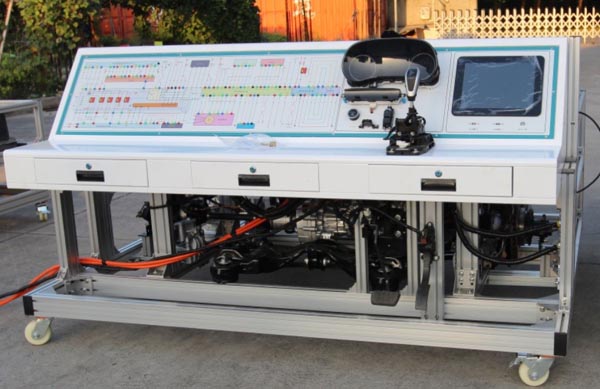

1、組成:設備臺架、比亞迪E5新能源電動汽車的電機驅動系統、觸控顯示中心 、變速傳動系統、半軸及羊角總成、加速機構、電機散熱系統、真空助力系統、檢測系統、臺電子考核系統、一體化工具柜、設備控制臺等組成。
二、實訓項目
1.比亞迪E5模擬起步模式的實驗;
2.比亞迪E5模擬加速的時的實驗;
3.比亞迪E5模擬車輛勻速行駛實驗
4.比亞迪E5驅動系統的故障設置與排除實驗;
5.比亞迪E5驅動電機檔位控制模擬實驗;
6.比亞迪E5各種數據流的讀取檢測;
7.比亞迪E5故障碼的清除與讀??;
8.比亞迪E5各種數據參數的監控;
9.使用解碼器、萬用表、示波器等工具進行傳感器與執行器的數據流分析實驗;
10.能夠對整車各個系統零配件結構與相互間關系進行認知實驗;
11.能夠進行動力系統故障設置診斷及排除實驗;
12.能夠進行動力系統維護保養;
三、主要功能:
1動態運行,起動設備,可以模擬多種行駛情況,包含起步、加速、勻速、減速、停車等工況。
2、檢測控制臺面板上,外接接線端子,不破壞原來線束的情況下,任意測量每一根線、每一個傳感器、執行器等數值, 測量元件的電壓,電阻,電流,波形等,實時了解各個元件的工作狀態.
3、識圖功能:控制面板采用優質鋁塑板為面板,面板繪有高清晰度系統彩色電路原理圖,(與原廠電路圖相對應)提供識圖、讀圖等實訓功能。
3、診斷功能,通過專用的檢測儀器,可以對整體系統進行數據診斷,數據流讀取、故障代碼讀取,清除等操作。
4、儀表顯示單元,顯示電動驅動系統的各項數據,包含當前電量、續航里程,瞬時耗電量等。高精度數顯表實時顯示各個傳感器的信號變化,可動態觀察各個傳感器的數據變化過程。LED指示燈實時顯示各個執行器的工作情況。
5、診斷功能,配備外接式診斷座OBDⅡ,可連接專用或通用型解碼器對系統進行編碼查詢,故障讀取、故障碼消除、動態數據流讀取、波形分析、執行元件測試、系統登錄等;
6、配套觸控顯示中心,可提供遠程考核功能,進行遠程故障考核設置。內置新能源資源、教學課件、視頻、動畫、本設備的操作說明、原車維修手冊、合格證、保修卡等。
四、制作工藝
1、框架:國標40×40鋁型材和國標40×80鋁型材為主題框架,承重力強,不易變形,拼接方便,易于清潔。
2、防護:側面部位帶有鋁型材護欄,保護學員安全。
3、控制臺:上箱采用鋼板激光切割,板金折彎工藝,開口整齊、無毛邊,表面無焊點。背部為獨立單開門設計,可以全部打開,方便維修保養。前方大R角處理,防止磕碰受傷。
4、噴涂:純白色9003高溫烤漆。表面光滑,漆面平整。顏色亮麗。
電氣箱,放置電器部件,如線束等。并配置保險絲盒,繼電器組等。
5、工具抽屜:控制臺下面2個帶鎖抽屜,用于放置檢測儀器儀表和學習資料等。
6、檢測面板:優質鋁塑板,電腦雕刻,開孔標準,無毛邊。再經UV噴涂工藝,顏色鮮艷,線條清晰。最后噴涂保護膜。光亮耐磨不退色。
7、工具柜:設備左下角為工具箱,用于放置維修工具,專用工具等維修設備。
8、工具盤:工具盤位于工具柜的上部,用于放置臨時拆裝的工具,檢測儀器儀
表等。
9、檢測端子為純銅制作,自帶絕緣端開孔直徑6mm,內孔直徑2mm,正好適合萬用表或示波器測量使用。
10、多位大承重力腳輪支撐,移動方便,行走安靜。
四、技術參數:
電機最大功率: 160kW
工作電壓:633.6V
電池容量:75AH
純電最高續航里程: 256km
重 量:420Kg
工作溫度:+-50
充電方式:國標充電樁
外形尺寸:1600*1950*1200mm
控制臺:1950*600*500
工具箱:三個
工作臺:1950*300mm
