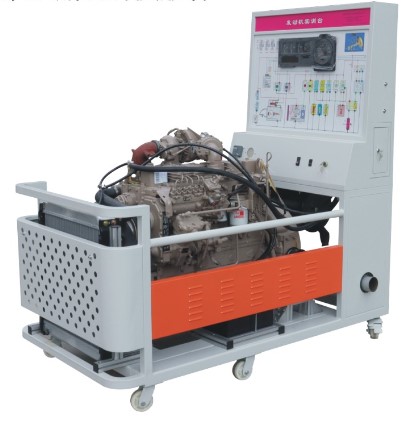

豪沃柴油發動機實訓臺是配合學校、特種培訓單位司訓、汽修等專業的汽車培訓技能用,該設備采用電控高壓共軌柴油發動機為基礎,對發動機可進行起動、加速、減速等工況的實踐操作,真實展示電控高壓共軌柴油發動機的組成結構和工作過程。通過發動機實訓臺的演示,可清楚了解內部的結構與功能,便于學生較快地掌握發動機的構造和原理,提高學生對發動機的初步認識,使學生了解發動機起到更直觀更深入的教學目的,是各單位對發動機理論和維修實訓的理想的教學設備。
二、功能特點:
1、真實可運行的柴油發動機(加速/減速/怠速工況正常),充分展示電控柴油發動機的組成結構和工作過程。
2、實訓臺面板采用4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板,表面經特殊工藝噴涂底漆處理;面板打印有彩色電路圖;學員可直觀對照電路圖和電控高壓共軌柴油發動機實物,認識和分析控制系統的工作原理。
3、實訓臺面板上安裝有檢測端子、可直接在面板上檢測各傳感器、執行器、發動機控制單元管腳的電信號,如電阻、電壓、電流、頻率信號等。
4、實訓臺面板上安裝有汽車儀表,可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈、電控系統故障指示燈等參數變化。
5、實訓臺安裝有診斷座,可連接專用或通用型汽車解碼器,對發動機電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能。
6、實訓臺配備有油門控制裝置,可方便對發動機加速減速。
7、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8、設備檢測面板正前方底座上配有20cm的鋼制臺面,方便放置資料、檢測儀器等。
9、實訓臺底座采用鋼結構焊接,表面采用噴涂工藝處理,正前方/兩側焊接圓形護手桿,帶自鎖腳輪裝置,移動靈活,安全可靠、堅固耐用。
四、技術規格:
1、外形尺寸:1500×1000×1700mm(長×寬×高)
2、工作電源:直流12V
3、燃油標號:依發動機型號
4、油箱容積:10L
5、工作溫度:-40℃~+50℃
6、顏色:7032
7、鋼管:40*40*3mm
8、面板機柜:1.5mm冷板沖壓成形,背面設置維修門;
9、移動腳輪:120*80mm
