HYEP-G3型城鎮飲用水處理實驗裝置

一、產品概述：

       給水處理中澄清工藝通常包括混凝、沉淀和過濾，處理對象主要是水中懸浮物和膠體雜質。原水加藥后，經混凝使水中懸浮物和膠體形成大顆粒絮凝體，而后通過沉淀池進行重力分離。機械反應斜板沉淀池就是混凝、絮凝沉淀兩種功能的凈水構筑物。本模型就是展示絮凝反應池和斜板沉淀池內部構造的實驗裝置。本裝置特點如下：

直觀性強：采用透明有機玻璃材質構建各處理單元，如機械絮凝池、平流式沉淀池等，方便直接觀察內部結構和水流狀態、絮體形成等情況，有助于加深對水處理工藝的理解。

功能多樣性：涵蓋了混凝、沉淀、過濾、消毒等給水處理的主要工藝環節，可進行多種實驗操作，研究不同工藝條件下的處理效果。

操作便捷：配備了完善的控制系統和配套設備，如調速器、電控箱等，能夠方便地調節和控制各單元的運行參數，如攪拌速度、水流流量等。

模擬真實工況：處理水量、環境溫度等技術指標接近實際給水處理場景，可在一定程度上模擬真實的給水處理過程，為學生或研究人員提供了較為真實的實驗環境.

二、主要參數及配置：

1、處理水量200 L/h；

2、裝置外形尺寸：6000mm×500mm×2000mm

3、電源 220V /功率2KW。

4、配置：

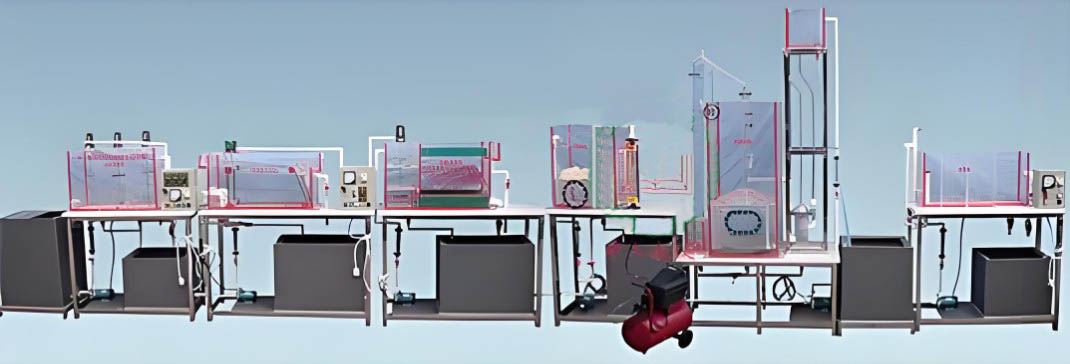

裝置由PVC水箱7只、機械絮凝池1只、平流式沉淀池1只、斜管沉淀池1只、V型濾池1只、無閥濾池1只、消毒池1只組成。水泵5臺、加藥泵1臺、空壓機1臺、流量計4只、電機攪拌器5套、電控箱1只、漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼(或鋁型材)臺架等。

三、應用場景

1) 教學領域：可作為高校、職業院校等相關專業的教學實驗設備，幫助學生直觀地理解給水處理的理論知識，掌握各種處理工藝的操作技能，培養學生的實踐能力和創(chuàng )新思維。

2) 科研領域：為科研人員提供了一個研究給水處理工藝的實驗平臺，可用于開展新型水處理藥劑、工藝和設備的研究與開發，優化處理工藝參數，提高給水處理的效率和質量。

3) 培訓領域：可用于對給水處理行業的從業人員進行培訓，使其熟悉給水處理設備的操作和維護方法，提高業務水平和工作能力。
