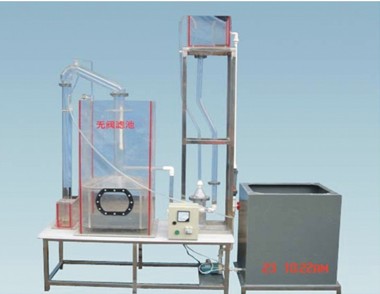

HYEP-G24型無閥濾池實驗裝置

一、產品概況

      本設備專為給水處理構筑物動態模型實驗設計，緊密配合給水處理課程內容，旨在讓使用者直觀了解無閥濾池的構筑物型式、內部構造以及水在其中的流動軌跡，加深對所學知識的理解。

   通過模型試驗，助力使用者深入理解無閥濾池的工作原理及性能特點，從理論和實踐兩方面提升對其的認知。

幫助使用者熟練掌握無閥濾池的運轉操作方法，為今后在實際工程中的應用奠定基礎。

其工作原理為：原水由泵經進水管送至高位水箱，再經過氣水分離器進入濾層，進行自上而下的過濾，濾后水從連通渠進入清（沖洗）水箱。水箱充滿后，水從出水箱溢入清水池。在濾池運行過程中，濾層持續截留懸浮物，導致濾層阻力逐漸增大，虹吸上升管內水位不斷升高。當水位達到虹吸輔助管管口時，水從該管落下，通過抽氣管不斷帶走虹吸下降管中的空氣，使虹吸管內形成真空，引發虹吸作用。此時，水箱中的水自下而上通過濾層，對濾料進行反沖洗。濾池在反沖洗時仍在進水，進水和沖洗廢水同時經虹吸上升管、虹吸下降管排至排水井排出。當沖洗水箱水面下降到虹吸破壞管管口時，空氣進入虹吸管，虹吸作用被破壞，濾池反沖洗結束，隨后濾池又進水開始新的運行周期。

二、主要參數和配置

1. 處理水量：1~1.5 m3/h

2. 裝置外形尺寸：1000mm×600mm×2100mm

3. 電源 220V/功率200W

4. 配置：

包括有機玻璃無閥濾池的全部組成，配水系統、沖洗水箱、水泵1臺、電控箱1只、漏電保護開關、按鈕開關、連接管道和球閥、不銹鋼或鋁型材支架（配萬向輪帶禁錮腳）等。

三、應用場景

1. 教學：適用于高校環境工程、給排水科學與工程等專業的實驗教學，將抽象的理論知識具象化，提高學生的學習效果。

2. 科研：為科研人員在無閥濾池性能優化、新型濾池研發等方面的研究提供實驗支持，推動科研工作的進展。

3. 企業：可用于環保企業、自來水廠等進行技術研發和工藝改進實驗，為實際生產提供技術參考，提升生產效率和水質處理效果。
