 一、技術指標要求

1. 輸入電壓：?jiǎn)蜗嗳€(xiàn)～220V±10% 50Hz；

2. 裝置容量：＜1kVA；

3. 外形尺寸：1600×800×2000；（±5mm）

4. 安全保護：具有漏電保護功能，安全符合國家相關標準

二、基本配置要求

（一）實訓臺

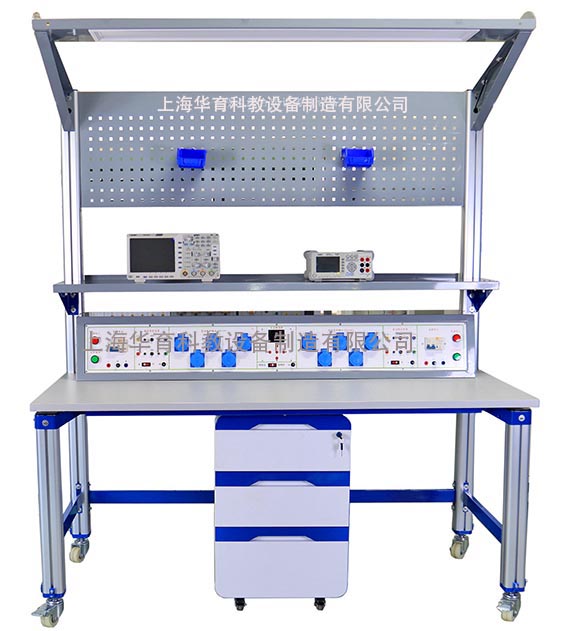

1.實驗臺采用雙層設計。上層為隔板，可放置焊接工具等。下層為實驗臺面，臺面可放置儀器儀表（如信號發生器、交流毫伏表、示波器等）。中間為方孔掛板，可放置圖紙、導線、物料盒和工具等。頂部設有條形LED照明，照明開關獨立控制；

2.實驗臺面板：E1級三聚氰胺復面合成板，臺面厚度≥25mm；

3.采用四根≥70×70mm工業鋁型材立柱為支撐，表面氧化處理，四面帶槽，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件，立柱端部安裝調節腳；臺面高度≥800mm，桌面板下設支撐框架，截面尺寸≥30×30mm，承受力≥300Kg，外觀簡潔、大氣、新穎；

4.存儲柜：采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：寬450×深550×高705（±5mm），總重量≥31kg；底部配有4個1.5寸萬向帶剎車腳輪，用于放置實驗導線及配件。

（二）實訓電源

1. 交流電源2組：電源開關采用漏電保護器控制，并設有電源指示燈；配4路5孔AC 220V電源接口，可為實訓套件和外配儀器設備提供工作電源；

2. 直流電源2組：每組電源采用開關單獨控制，設有保險絲保護，提供±12V/0.5A、±5V/0.5A四路固定電源輸出，每路輸出設有電源指示燈；

3. 方孔掛鉤零件盒（8個）：尺寸（mm，長×寬×高）：100×130×70（±2mm），采用一體化成型，可放置不同元器件。

三、信息化管理系統配置一套

通過數字化管理，集成以下功能：智能電源管理系統、工業4.0仿真實訓軟件

*（一）智能電源管理系統

1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件（正版軟件、招標現場需提供版權證書核查和演示）組成；

2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；

3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；

4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；

6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。

7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率

8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關

9）APP軟件可以給電表設備進行電量充值。

10）通過APP可以把設備分享給其他成員

*（二）工業4.0仿真實訓軟件

軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電氣仿真、電子仿真、在線學習，氣動仿真、液壓仿真、傳感器仿真等常用工業技術仿真

四、 基礎配備

1. 直流電源：V/A/W/S 數顯尺寸:330”250*155mm，四位數顯；

2. 熱風槍焊臺：德力西8586D雙數顯焊臺二合一，雙屏數顯，風槍焊臺2合1，自動休眠 (風槍)，℃/F切換，溫度校正，溫度記憶，獨立電源，輸入電壓230V/50HZ

風槍功耗：≤450W，烙鐵功耗：≤50W，風槍溫度：100-500℃，烙鐵溫度：180-500℃，氣流類型：柔和無刷風機，主機重量：643g，氣流量：≤120L/min

3. 吸錫器：世達全鋁手動吸錫器吸嘴

4. 焊錫絲、松香：松香（14g），99.3%無鉛含錫0.8（75g）

5. 萬用表：數顯萬用表，VC890C+二三極管+測溫度

6. 工具：剝線鉗、尖嘴鉗、斜口鉗、螺絲刀等

7. 智能測控實驗系統（整個教室配置1套）

系統采用一體化設計（拒絕采用功能拼湊型），7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。

1）集成3通道示波器不低于20K帶寬、X軸時間選擇（25us;50us;100us; 200us; 500us; 1ms; 2ms; 5ms; 10ms; 20ms; 50ms; 100ms;）、Y軸幅度選擇（10mV; 20mV; 50mV; 100mV; 200mV; 500mV; 1V; 2V; 5V; 10V;）衰減選擇（×1; ×10; ×50;），3個通道各自的頻率、有效值、峰峰值顯示，3個通道使能開關以及暫停開關。

2）集成3路任意函數發生器，內置正弦波、方波、三角波、鋸齒波、梯形波，最大輸出幅度 10Vpp，輸出阻抗 50Ω±10% ，占空比范圍 1%-99%（方波），最大輸出頻率范圍不低于0. 1Hz-20KHz，輸出幅度可調。

3）集成5路PWM脈沖發生器，5個通道獨立調節，頻率范圍不低于0Hz~20KHz，占空比范圍：0-100%，1%步進，輸出幅值：5V/12V切換選擇。

4）集成16路模擬測量，可獨立測量16路0-30V模擬量信號并實時曲線顯示，通道名稱可以自定義。

5）集成故障模擬發生器，可自由設定電路中16路各種常見故障，線路斷路、偶發等故障現象，有教師登錄界面和學生排故界面，自動評分功能，通道名稱可以自定義。

6）集成16路數字量輸入監測，最大輸入電壓24V，用于監測常用傳感器檢測開關量信號，通道名稱可以自定義。

7）虛擬萬用表功能

直流電壓：600.0mV / 6.000V / 60.00V / 600.0V /1010V 自動換擋

交流電壓：600.0mV / 6.000V / 60.00V / 600.0V /760V自動換擋

直流電流：600.0μA / 6000uA / 60.00mA / 600.0mA / 6.000A / 20.00A

交流電流： 600.0mA / 6.000A / 20.00A自動換擋

電 阻：600.0Ω / 6.000kΩ / 60.00kΩ / 600.0kΩ / 6.000MΩ / 60.00MΩ自動換擋

二 極 管：0.000~3.300V，3.3V以上串口輸出超載異常

通斷檢測：50Ω及以下時發聲，610Ω或以上串口輸出超載異常

電 容：6.000nF / 60.00nF / 600.0nF / 6.000μF / 60.00μF / 600.0μF / 6.000mF / 60.00mF自動換擋

頻 率1：9.999Hz / 99.99Hz / 999.9Hz / 9.999kHz / 99.99 kHz自動換擋

頻 率2：10MHz

8）上位機軟件可通過無線網絡(luò )控制測控儀的3通道示波器功能、3路函數發生器功能、PWM脈沖發生器功能、16路模擬測量功能、16路故障模擬發生器功能、16路數字量輸入監測功能

8. 焊接實訓套件

1）光控音樂(lè )門鈴焊接套件

2）串聯型穩壓電源焊接套件

3）可調光電路焊接套件

4）LM317直流穩壓電源焊接套件

5）簡易密碼鎖電路焊接套件

6）調頻無線話筒焊接套件

7）文氏電橋振蕩焊接套件

8）模擬知了聲電路焊接套件

9）FM微型調頻貼片收音機焊接套件

10）雙路防盜報警器焊接套件

11）七彩變色流水燈焊接套件

12）數字電子鐘焊接套件

13）八路數顯搶答器焊接套件

14）六管調幅收音機焊接套件

15）脈沖順序控制電路焊接套件

16） OTL分立元件功放焊接套件

17） 三極管放大電路焊接套件

9.凳子：34cm長*24cm寬*45cm高;長方形凳面：三聚氰胺板材，凳子方管框架1.2mm壁厚
