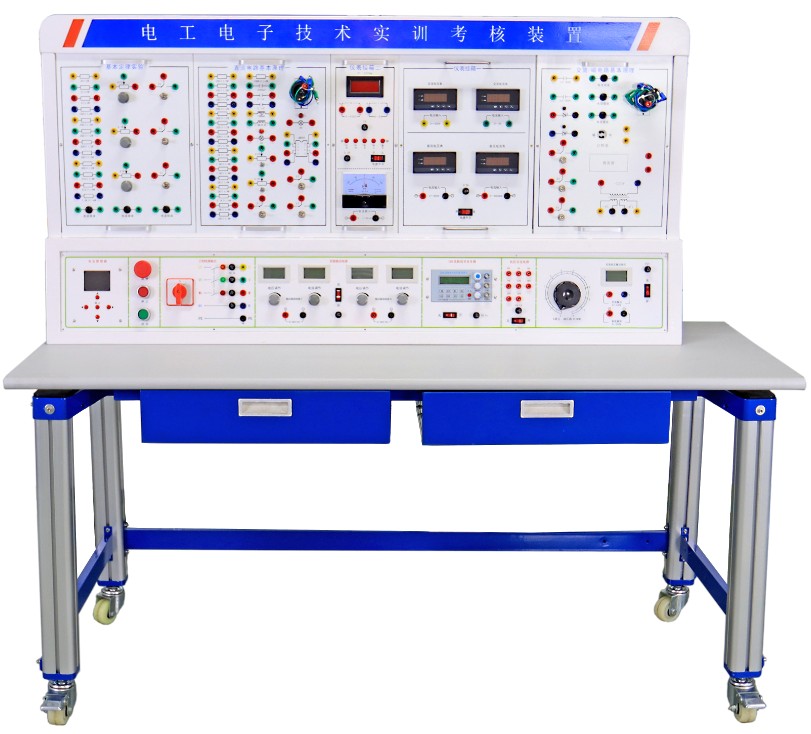

電工電子綜合實訓考核裝置是根據“十四五”職業教育國家規劃教材”《電工電子技術》《電力拖動與控制》的教學和實訓要求而研發的產品，實訓內容涵蓋“電路分析”“電工基礎”“電工學”“模擬電子技術”“數字電子技術”“電機控制”“繼電接觸器控制”等課程實訓項目，結構合理，實訓元器件采用掛箱式，易增加或擴展實訓項目。該裝置適合高職、高專、中專、職校等新建或擴建實訓室，為學校迅速開設實訓課提供了理想的實訓設備。
一、技術性能
1、輸入電源：三相四線（或三相五線）～380V±5% 50Hz
2、溫度：-10℃～+40℃，相對濕度＜85%（25℃）
3、裝置容量：＜1.5KVA
4、重量：150Kg
5、外形尺寸：1600mm×680mm×1500mm
6、整體鋁型材框架結構
二、實訓裝置基本配置及功能
本實訓臺主要由實訓屏、實訓掛箱、實訓桌等到組成。
（一）電源控制屏
電源控制屏為鐵質亞光密紋噴塑結構，鋁質面板，為實訓掛箱提供交流電源、直流穩壓電源、恒流源、函數信號發生器、測試儀表及實訓器件等，具體功能如下：
1、控制及交流電源部分
（1）提供三相固定380V交流電源，由組合開關獨立控制其輸出，相間、線間直接短路或過載由單片機全程自動監控自動保護。電流型電壓型漏電開關開啟后由啟動和停止按鈕控制實訓臺工作電源。具有告警和復位功能。
（2）提供單相0～250V/2A連續可調交流電源一路（配備一臺0.5KVA單相調壓器）。同時經整流環節可得一組0-240V連續可調直流電源，有表指示輸出電壓值。
（3）提供2V、4V、6V、8V、10V、12V、14V、16V、18V、20V、24V低壓交流電源，電流1.5A。
（4）提供～220V插座2只，為外部?jì)x器提供工作電源。
2、直流電源部分
（1）雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出有0.5級數字電流表、電壓表指示，電壓穩定度10-2，負載穩定度10-2，紋波電壓5mv。
（2）低壓直流穩壓電源：+5V，電流0.5A，有表指示。
3、函數信號發生器：輸出正弦波、矩形波、三角波
（1）頻率范圍：5Hz-550KHz，含五個頻段。
（2）頻率指示：由Hz表直接讀出。
（3）電壓輸出范圍：正弦波5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz
三級衰減：0db，20db，40db，具有連續細調
矩形波：5Hz-250KHz＞4.5V，250KHz-550KHz＞3.5Hz，幅度連續可調
三角波：5Hz-250KHz＞1V
4、智能電源管理系統
1）該控制系統由無線遠程實驗臺電源管理終端和實驗室安全管理平臺軟件（正版軟件、招標現場需提供版權證書核查和演示）組成；
2）無線遠程實驗臺電源管理終端啟動時需教師輸入正確密碼才能啟動電源，避免學員誤操作；
3）無線遠程實驗臺電源管理終端由 2.8 寸顯示屏和數據采集模塊組成，實時顯示實驗臺三相電流值、三相電壓值、三相有功功率值、三相無功功率、功率因數、頻率等電參數；
4）輸入正確密碼登錄以后可以設置定時開關機、過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關
5）登錄以后可以進行報警記錄查看，電量充值和剩余電量清零等操作；并且可以更改登錄密碼，系統對時、模式設置、熱點配網；
6）通過APP軟件可以查詢電源管理終端電源開關狀態，可以單獨開啟關閉學生實驗臺電源；全部開啟或全部關閉實驗臺電源功能；定時預約實驗臺電源開啟關閉功能。
7）APP軟件實時顯示設備溫度、用電量柱狀圖、三相總有功功率、總無功功率、A相有功功率、A相無功功率、A相功率因數、B相有功功率、B相無功功率、B相功率因數、C相有功功率、C相無功功率、C相功率因數、電網頻率
8）APP軟件可以設置過壓報警開與關、過壓報警值、欠壓報警開與關、欠壓報警值、過流報警開與關、過流報警值、余額不足報警開與關
9）APP軟件可以給電表設備進行電量充值。
10）通過APP可以把設備分享給其他成員
11）APP軟件的操作會(huì )實時的同步到電源管理終端
（二）實訓掛箱及配件
1.直流電路基本原理掛箱
2.直流電路基本原理掛箱
3.交流與磁電路電路基本原理掛箱
4.燈箱負載掛箱
5.基本定律定理掛箱
6.儀表掛箱一顯。
7.儀表掛箱二
8.DZJ-01 二極管與三極管基本原理掛箱
9.DZJ-02三極管基本放大原理掛箱
10.DZJ-03基本放大電路掛箱
11.DZJ-04 震蕩電路
12.DZJ-05 差動放大器和功率放大器
13.DZJ-06二極管與場效應管基本放大原理
14.DZJ-07集成運算放大器應用
15. DZJ-08整流器與穩壓電源
16. DZJ-09 基本門電路掛箱
17. DZJ-10觸發器與編譯碼計數器掛箱
18. DZJ-11計數器運放與時基電路掛箱
19. DZJ-12數/模電和模/數轉換器掛箱
20. DZJ-13 綜合應用 包含1．溫控電路 2．排風扇自動啟閉電路
21. 網孔板及電氣控制元器件
22. 三相鼠籠交流電機 380V Y/△ 180W 1臺
23. 三相雙速交流電機 380V YY/△ 180W 1臺
24. 電子焊接實訓套件
25. 單片機學習套件
（三）實訓桌
1.桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。
2.采用四個7070工業鋁型材立柱為支撐，立柱端部安裝萬向腳輪，方便移動，主體結構通過鈑金和鋁型材構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。
3.立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。
*（四）1、電工基本技能仿真軟件
軟件采用三維建?；谔摂M現實技術的計算機仿真模擬技術，可以進行電路仿真接線、測量仿真等
（1）該仿真軟件實驗用模塊必須與實際實物模塊一一對應，能進行39個仿真實驗如下（包含但不局限于）
實驗內容來電索取
*（五）智能教學測控模塊（整個教室配置1套）
系統采用一體化設計（拒絕采用功能拼湊型），7寸彩色中文觸控屏系統管理器，中文菜單式觸控操作界面，人機對話友好。該系統集成示波器、任意函數波形發生器、PWM脈沖發生器、模擬數據測量、故障模擬發生器、數字量輸入監測、虛擬萬用表功能七大功能模塊。
三、實訓項目
（一）電工基礎技能實訓
（1）直流電路基本原理
1．電工儀表的使用與測量誤差的計算
2．減少儀表測量誤差的方法
3．伏安法測電阻
4．電源外特性的測定
5．電阻的串并混聯
6．電流表工作原理
7．電壓表工作原理
8．歐姆表工作原理
9．歐姆定律
10．互易定理
11．載維南定理
12．諾頓定理 13．惠斯通電橋
14．負載獲得最大功率的條件
15．電阻與溫度的關系：
用伏安法沒出燈絲在不同電壓下的阻值
16．基爾霍夫第一定律
17．基爾霍夫第二定律
18．電路中電位的測量
19．迭加定律
20．樓梯開關兩地控制
21．電壓控制電流源
22．電壓控制電壓源
（2）交流與磁路基本原理
1．串并聯電路
2．電容器的串并混聯電路
3．電容C在交直流中的作用
4．單相交流電路
5．日光燈電路的連接
6．提高功率因數的方法
7．交流電路參數的測量
8．正弦交流電路中RLC元件的特性
9．電焊變壓器原理
10．變壓器空載實驗
11．變壓器有載實驗
12．交流互感器原理
13．電壓互感器原理
14．磁耦合線圈的反接
15．磁耦合線圈的順接 16．三相負載星形聯接
17．三相負載三角形聯接
18．星形和三角形電路的等效互換
19．星形和三角形互換
20．諧振電路
21．RC選頻網絡(luò )
22．一階RC電路的過渡過程
23．一階RL電路的過渡過程
24．二階電路的響應
25．RL串聯電路
26．RC串聯電路
27．RCL并聯電路
28．電感在交直流中的作用
29．通電斷電自感現象
（二）電工技術實訓
（1）模擬電路基本技能實訓
1．二極管的正向特性
2．二極管的反向特性
3．二極管的開關特性
4．二極管嵌位器
5．二極管限幅器
6．三極管輸入輸出特性
7．三極管基本放大器
8．三極管限幅器
9．恒壓源電路
10．恒流源電路
11．三極管開關特性
12．三極管實用電路
13．低頻小信號放大器
14．帶負載單極小信號電壓放大
15．電壓負反饋偏置電路
16．串聯電流負反饋電路
17．串聯電壓負反饋電路
18．并聯電壓負反饋電路
19．并聯電流負反饋電路
20．射極輸出電路
21．自主射極輸出電路
22．用電阻提高發射極電位
23．用穩壓管提高發射極電位
24．用負反饋消除自激振蕩
25．單管小信號放大器
26．雙管兩極放大器
27．結型效管放大器
28．場效應管分壓式自偏壓電路
29．用電容衰減高頻電壓
30．射極跟隨器
31．差動放大器
32．長尾式差動放大器
33．差動輸入單端輸出
34．OTL互補對稱放大器
35．OTL功率放大器
36．差動輸入運算放大器
37．RC移相振蕩器
38．PC橋式振蕩器
39．電感式振蕩器
40．石英晶體振蕩器
41．電容三點式振蕩器
42．變壓器反饋式振蕩器
43．雙T選頻網絡(luò )
44．矩形波振蕩器
45．鋸齒波振蕩器
46．正弦波振蕩器
47．音頻振蕩器
48．正弦波余弦波振蕩器 49．差動放大器基本電路
50．恒流源差動放大器
51．雙電源差動放大器
52．單端輸入單端輸出
53．差動輸入雙端輸出
54．恒壓源恒流源
55．三管OTL互補對稱放大器
56．四管OTL互補推挽功率放大器
57．集成功率放大器
58．二極管的伏安特性
59．電容隔直特性
60．三極管基本放大原理
61．共基極電路
62．共發射極電路
63．共集電極電路
64．分壓式電流負反饋偏置電路
65．用熱敏電阻穩定工作點
66．二極管穩定工作點
67．共源極放大電路
68．共漏極放大電路
69．共柵極放大電路
70．同相運算放大器
71．同相輸入保護措施
72．基本同相運算電路
73．反相運算基本電路
74．反相輸入保護措施
75．同相輸入求和運算
76．雙端輸入求和運算
77．反相輸入求和運算
78．簡單的過零比較電路
79．雙限比較電路
80．基本帶通慮波電路
81．矩形波振蕩器
82．變壓整流濾波電路
83．橋式整流穩壓電路
84．倍壓整流電
85．三端集成穩壓
86．三端可調集成穩壓
87．電子濾波器
88．連續可調穩壓電源
89．穩壓電源軟啟動
90．阻容二極管儲發可控硅
91．電子調壓器
92．晶閘管觸發電路
93．具有放大環節的穩壓電源
94．并聯穩壓電源
95．串聯穩壓電源
（2）數字電路基本技能實訓
1．TTL集成邏輯門的參數測試
2．CMOS邏輯門的參數測試
3．TTL集成電極開路門與三態輸出門的應用
4．與、非、或、與非門電路實驗
5．半加器電路實
6．全加器電路實驗
7．RS觸發器實驗
8．D觸發器實驗
9．JK觸發器實驗
10．T觸發器實驗
11．JK型觸發器轉換成D觸發器
12．D型觸發器轉換成JK觸發器
13．計數器實驗
14．MSI移位寄存器及其應用
15．譯碼器及其變換方式
16．MSI數據選擇器及邏輯設計
17．微分型單穩態電路
18．環形多諧振蕩器
19．利用門電路構成編碼器、分配器、選擇器
20．組合電路的設計之一一一編碼轉換
21．組合電路的設計之二一一顯示電路
22．同步時序電路的設計
23．計算機時序電路的設計
24．集成定時器測試及應用
25．CMOS集成A/D、D/A轉換電路實驗
26．二極管非門、或非門電路
27．三極管非門、與非門、或非門電路
28．異步十進制減法計數器
29．異步十進制加法計數器
30．綜合能力培訓實驗一一電子秒表
（3）綜合電路實訓
1．溫控電路
2．排風扇自動啟閉電路
3．光控電路
4．光控電路開關
5．航檔燈
6．音樂(lè )門鈴電路 7．電子門鈴電路
8．電子報警器
9．音樂(lè )報警器
10．閃光燈
11．家用臺燈調光電路
（三）電力拖動實訓
1. 點動與連續轉動電路連接
2. 按鈕聯鎖的正、反轉電路連接
3. 接觸器聯鎖電動機正、反轉電路連接
4. 接觸器和按鈕雙重聯鎖正、反轉連接
5. 按鈕切換的Y-△啟動控制電路的連接
6. 時間繼電器切換的Y-△啟動控制電路連接
7. 電動機順序啟動控制電路連接實訓
8. 電動機定時轉動運轉控制電路連接
9. 按鈕切換的雙速電動機控制電路連接
10. 時間繼電器切換的雙速電動機控制電路
（四）電子焊接實訓
1. 門鈴控制電路焊接調試
2. 單相晶閘管整流電路焊接調試
3. 雙音發生器多諧振蕩電路焊接調試
（五）單片機實驗
1. 點亮第一個LED
2. 直流電機
3. DA數模轉換
4. LED閃爍
5. 外部中斷0
6. LCD1602液晶
7. LED流水燈
8. 外部中斷1
9. LCD12864液晶
10. 蜂鳴器
11. LED點陣(顯示數字)
12. AD模數轉換
13. 定時器0中斷
14. 動態數碼管顯示
15. 定時器1中斷
16. 獨立按鍵
17. EEPROM-IIC
18. 矩陣按鍵
19. DS18B20溫度傳感器
20. 單片機IO擴展--74HC595
21. DS1302時鐘
22. LED點陣(點亮一個點)
23.紅外通信
