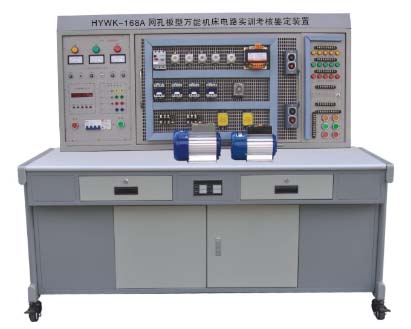

機床電氣實訓考核裝置
當前位置: 首頁 > 產品展示 > 機床電氣實訓考核裝置
02162273926
產品展示
一、概述
本裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎,元器件在網孔板上合理安裝、線路的合理布局,全部由學生自行完成,接近工業現場,有效培養學生實際操作技能。所配置的元器件能完成 “ 工廠電氣控制 ” 、 “ 電機拖動 ” 、 “ 控制線路與技能訓練 ” 、 “ 常用機床控制線路 ” 等課程的實訓與考核,增加元器件能擴展 “ 電工技能實訓 ” 、 “ 電工儀表與測量 ” 等課程的實訓,其適合大中專院校、職校、技校實驗室的新建、擴建或實驗室的更新?lián)Q代,也可作為電工考核的考核設備。
二、特點
1 、電氣控制線路元件裝在網孔板上,操作方便、機動靈活、易擴展功能或開發新的實訓項目。
2 、操作臺只需三相四線的交流電源即可投入使用,占地面積小,實訓器材集中在儲存柜內,易管理、規劃化程度高。
3 、安全性高,實訓屏上除了安裝電壓型、電流型漏電保護裝置外, 380V 交流電壓輸出處還設有單片機全程監控的一套過流保護裝置,相間、線間直接短路或過載,電流超過設定值,系統即告警并切斷總電源,確保設備安全。
4 、實訓屏上裝配實訓管理器,可設定實訓或考核時間,記錄實訓、考核誤操作次數,使學訓考核有一個統一的標準。
三、技術性能
1 、輸入電源:三相四線~ 380V±10% 50Hz
2 、溫度: -5℃ ~ + 40℃ ,相對濕度< 85% ( 25℃ )
3 、裝置容量:< 1.5KVA
4 、外形尺寸: 1500mm × 750mm × 1350mm
四、裝置的配備及功能
(一)實訓屏
實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金面板
1 、主控功能板
( 1 ) 三相四線電源輸入,通過漏電保護器接通總開關 , 由接觸器通過啟動、停止按鈕進行操作。
( 2 ) 設有 450V 指針式交流電壓表三只,指示電源輸入的三相電源電壓,并有三只指示燈指示實訓臺與外部電源的通斷。
( 3 )三相四線電源輸出,具有單片機機全程監控相間、線間過載或短路自動切斷總電源。
( 4 )定時器兼報警記錄儀(服務管理器),平時作為時鐘使用,具有設定實訓時間、定時報警、切斷電源等功能;此外還能自動記錄由于接線或操作錯誤所造成的告警總次數 , 為學生實訓技能的考核提供一個統一的標準。
2 、輔助器件安裝屏
( 1 )紅、黃、綠信號燈各 5 只
( 2 )大功率降壓電阻 75Ω/75W 3 只,能耗制動電阻 10Ω/25W 1 只
( 3 )控制按鈕 6 只
( 4 )整流二極管 IN5408 4 只
( 5 )單相開關 1 只
(二)網孔板 1 塊,元器件在其上合理布局,正確走線完成實訓考核項目。
(三)基本器材配備
序號 | 名稱 | 數量 | 單位 | 序號 | 名稱 | 數量 | 單位 | |
1 | 交流接觸器 | 7 | 只 | 17 | 導線 | 50 | 米 | |
2 | 熱繼電器 | 3 | 只 | 18 | 走線槽 | 2 | 米 | |
3 | 電子式時間繼電器 | 2 | 只 | |||||
4 | 螺旋式熔斷器 | 6 | 只 | 19 | 工具 1 套 | 萬用表 | 1 | 只 |
5 | 直插式熔斷器 | 3 | 只 | 螺絲刀 | 1 | 把 | ||
6 | 低壓斷路器 | 1 | 只 | 尖嘴鉗 | 1 | 把 | ||
7 | 電磁閥 | 1 | 只 | 剝線鉗 | 1 | 把 | ||
8 | 十字開關 | 1 | 只 | 電工刀 | 1 | 把 | ||
9 | 行程開關 | 4 | 只 | 電筆 | 1 | 支 | ||
10 | 控制按鈕 | 6 | 只 | 卷尺 | 1 | 只 | ||
11 | 轉換開關 | 1 | 只 | 鋼鋸 | 1 | 把 | ||
12 | 控制變壓器 | 1 | 只 | 手電鉆 | 1 | 把 | ||
13 | 燈頭座 | 1 | 只 | 20 | 三相鼠籠式異步電動機 (Y) | 1 | 臺 | |
14 | 電容 | 2 | 只 | 21 | 三相鼠籠式異步電動機 (△) | 1 | 臺 | |
15 | 導軌 | 30 | 厘米 | 22 | 雙速異步電動機 | 1 | 臺 | |
16 | 接線端子 | 20 | 孔 | 23 | 三相鼠籠式異步電動機 (Y/△) | 1 | 臺 |
(四)實訓桌
實訓桌為鐵質雙層亞光密紋噴塑,桌面為防火、防水、耐磨高密度板,結構堅固,造型美觀大方。實訓桌下方設有元件儲存柜,可以放置實訓掛箱,還設有四個帶剎車的輪子,便于移動和固定。
五、基本實訓考核項目(增加元器件即可增加實訓項目)
1 . 三相異步電動機直接啟動控制 2 . 三相異步電動機接觸器點動控制線路 3 . 三相異步電動機接觸器自鎖控制線路 4 . Y/△ 啟動自動控制線路 5 . 用倒順開關三相異步電動機正反轉控制 6 . 接觸器聯鎖的正反轉控制線路 7 . 按鈕聯鎖的三相異步電動機接觸器正反轉控制線路 8 . 雙速電動機的切換運行控制線路 9 . 雙重聯鎖的三相異步電動機正反轉控制線路 10 . 電動葫蘆電氣控制線路 | 11 . C6140 普通車床電氣控制線路 12 . C650-2 普通車床電氣控制線路 13 . M7120 平面磨床電氣控制線路 14 . M7130K 平面磨床電氣控制線路 15 . M 1432A 萬能外圓磨床電氣控制線路 16 . X62W 型萬能銑床電氣控制線路 17 . Z3050 搖臂鉆床電氣控制線路 18 . Z3040B 搖臂鉆床電氣控制線路 19 . Z35 搖臂鉆床電氣控制線路 20 . T68 臥式鏜床電氣控制線路 |
