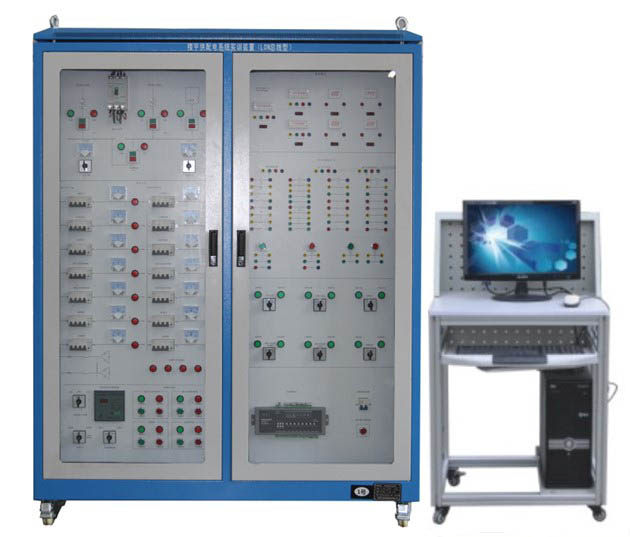

HYLYCX-1型樓宇供配電系統實訓裝置（LON總線）

一、功能概述：
1.本實訓系統有三部分構成：供配電硬件系統、供配電監控系統和實訓部分。
2.整個樓宇自動化系統中所有設備的供電由本實訓裝置提供。進線采用兩路三相四線400V進線，正常工作時，由一路電源向全部用電設備供電，另一路為暗備用不投入運行，當運行電源發生故障時，另一路備用電源自動投入。
3.通過各種電量傳感器，對整個用電系統的總電量參數監測：進線三相電流和總功率、配電母線三相電壓以及各配電線路電流。
4.下位機部分：采用DDC控制模塊實現數據采集與控制，采集電量傳感器測量的電量，控制各斷路器的分、合閘。
5.上位機部分：采用力控組態軟件，與下位機DDC控制器采用LONWORKS總線通信。上位機界面中可整體監測供配電系統結構，并可實時分析和打印各類電量數據，并可提供 對電力網絡(luò )出現的故障告警并快速定位和采取相應措施。
6.樓宇智能配電監控軟件
1)具用可視化監控功能
2) 具有總供電輸出電壓、電流、功率因數等
3)母線監控通斷
4)樓層用電支線電流監控
5)大樓干線分合閘監控
6)用電電量趨勢分析
7)消防監控報警窗口

二、技術規格：
1.輸入電源：三相四線（AC 380V±10% 50Hz）
2.工作環境：溫度-10℃—+40℃ 相對濕度<85% 海拔<4000m
3.裝置容量：<5.0kVA
4.外形尺寸：1500mm×700mm×1800mm
5.絕緣電阻：＞3MΩ
6.安全保護：具有漏電自動保護功能
三、實訓項目:
1.常用配電設備認知與應用
2.電量傳感器認知與應用
3.智能建筑的供電運行方式線路組建與操作
4.典型樓層配電運行方式線路組建與操作
5.供配電系統中運行線路狀態的現場監測、抄表和控制
6.備自投聯動運行控制和調試
7.應急電源配電線路運行和聯動控制
8.配電線路功率因數補償運行控制
9.與消防自動報警系統的聯動控制
10.供配電監控系統運行調度實訓
