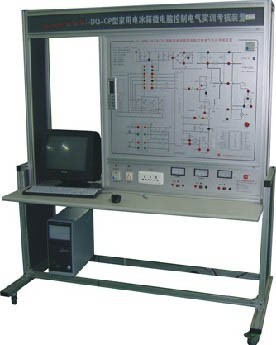

HY-9920Q型家用電冰箱微電腦式溫控電氣實訓考核裝置

一. 概述：
      HY-9920Q型電冰箱微電腦控制電氣實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。
      HY-9920Q型電冰箱微電腦控制電氣實訓考核裝置適合高等職業學校、中等職業學校的電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化》、《空氣調節技術與運用》等課程的教學與實訓。
      該裝置采用真實家用電冰箱微電腦式溫控電氣為實訓考核對象，可使學員能夠真正地學到相應的技術技能，裝置由臺架、電源控制臺、控制電路檢測板三部分組成。 適合制冷及相關專業初、中級工的職業技能鑒定及考核。

二.技術規格參數
1. 電源： AC 220V±10% 50Hz
2. 額定輸入功率： 200W
3. 額定輸入電流： 1A
4. 外形尺寸 1580mm×800mm×1800mm
5. 安全保護： 具有過壓、過流、過載、漏電保護措施，符合國家相關標準
6. 環保： 材料選用符合國家相關環保標準
7．整機功耗：350W
三. 功能特點
該裝置采用風冷式電冰箱微電腦電氣控制為考核對象并加有相應的故障檢測點，配以真實控制電路板，學生通過考核板上的電路圖及由智能化實訓考核系統進行設故，用儀表在檢測點上進行檢測直接找相應的故障點，并排除故障，從而使學生熟練掌握電冰箱微電腦電氣控制的基本原理及維修技術。
四.實訓項目
1. 電源斷路故障
2. 保險絲FU1斷路故障
3. 變壓器次級線圈斷路故障
4. 整流輸出斷路故障
5. 7805芯片輸出斷路故障
6. 冷藏室電位器損壞故障
7. 冷凍室電位器損壞故障
8. 門開關損壞故障
9. VT2三極管基極損壞故障
10. VT2三極管集電極損壞故障
11. VT1三極管基極損壞故障
12. VT1三極管集電極損壞故障
13. 冷藏室觸點斷路故障
14. 壓縮機主觸點斷路故障
15. 過載保護斷路故障
16. 壓縮機運行繞組斷路故障
五、考核方式
該裝置的考核有三種方式可供選擇：
1、開關設置故障，學生用手寫回答問題；
2、計算機設置故障，學生用答題器回答問題；
3、計算機設置故障，學生用計算機回答問題。
學?？筛鶕约旱膶?shí)際情況選擇一種考核方式。
六.設備配置
1 實訓臺架 1580*800*1800 1 臺
2 檢測面板 930×730mm 1 塊
3 冰箱微電腦控制板 1 塊
4 冰箱操作屏 1 塊
5 單相漏電開關 D47CE-32 1P16A 1 個
6 風扇電機 1 個
7 指示燈 3 只
8 門開關 1 個
9 電位器 WXФ3-13 10K 47K 2 只
10 故障板 2 塊
11 通信板 1 塊
12 通訊線 1 根
