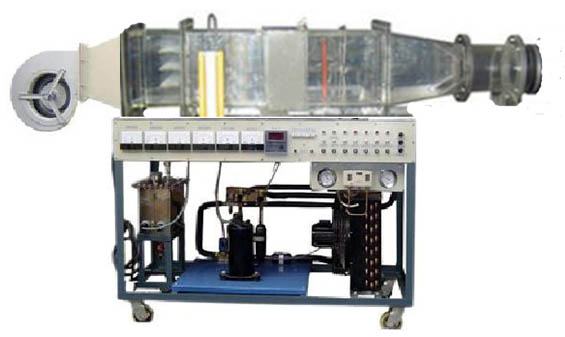

一、概述:
淋水室是一種多功能的空氣調節設備,可對空氣進行加熱、冷卻、加濕及減濕等多種處理,在空調工程中,用噴水室處理空氣的方法得到了普遍應用,噴水室的主要優點是能夠實現多種空氣處理過程.
本實驗系統采用采用優質傳感器和檢測儀表采集蒸汽壓縮式制冷循環過程中的溫度、壓力、流量、壓縮機功率、電流、等狀態參數,經自行研制的數據采集板卡連接到計算機,基于面向對象技術開發的具有實時性高,界面設計.人性化等特點的測控軟件實現熱力循環過程實時動態顯示、性能參數測試和計算,構成具有檢測、分析、記錄、測試、繪圖等多功能一體化系統?;诨A型機組,增加如下內容:學生設計型與創(chuàng )新型實驗。
二、技術及性能參數:
1、工作環境溫度:0-40℃。
2、工作環境濕度:<80%。
3、電源:?jiǎn)蜗?20V,50Hz。
4、壓縮機:680W,制冷量1730W
5、水泵:100W,電壓220V,50Hz
6、離心通風機:電機功率150W電壓220V
7、制冷劑:R22
8、風速度可調整。
9、外形尺寸:2000×700×1500(mm)
三、設備組成
1、制冷系統冷水系統:壓縮機、冷凝器、蒸發器盤管、高壓水泵、流量計、噴水室、噴嘴、表冷器、恒溫室、低噪音風機、加濕器、電加熱器。
2、測量控制系統:測溫儀表、數顯電流電壓表、壓力傳感器淋水室、水加熱器、空氣加熱器、風機、高壓水泵、水流量計、空氣流量檢測、擋水板、噴淋?chē)娮?、控制、電子調溫電加熱器、測量裝置及干濕球溫度傳感器。
3、顯示屏:可顯示溫度,壓力。流量,風速度
五、主要用途:
1、了解淋水室及空氣表冷器的組成,
2、通過實驗加深對掌握測量淋水室、相對濕度、阻力特性的方法;熱交換效率系數和接觸系數的測定方法
3、對加濕后的空氣狀態參數進行測定分析。
4、可實現空氣的加熱、冷卻、加濕和減濕等多種空氣處理過程,并可計量水量和水的溫度;
