一、產品概述
本裝置將地源熱泵空調系統微型化,完成地源熱泵空調系統可制冷、可供暖,還可提供生活衛生熱水,一機多用,一套系統可以替換原來的鍋爐加空調兩套裝置或系統;地源熱泵工作原理是根據卡諾循環原理,利用地下水、地表水等,借助壓縮機系統,通過消耗少量電能,不斷將水中大量的低品位熱能取出變成少量的高品位熱能,供給室內采暖。夏季機組冷卻水系統反向運行,把室內的余熱取出來,再釋放到地下或水中,以達到空調降溫的目地,而且夏季可儲藏能量,冬季釋放。
二、產品特點
實用性強采用西門子S7-200可編程控制器,上位機軟件實時顯示系統運行狀態及數據;
綜合性強裝置集制冷系統、電氣控制系統、循環水系統于一體,滿足對實訓的要求;
直觀性強裝置展示了地源熱泵空調系統結構、工作原理,方便于教學演示講解及學生對課本知識的理解掌握。此外,重要部件處加有工作指示裝置,更加直觀地展現了系統的運行狀態,并且各元器件均貼有名稱標識。
三、技術參數
輸入電源:?jiǎn)蜗嗳€(xiàn)~220V±10% 50Hz
工作環境:溫度-10℃~+40℃相對濕度<85%(25℃) 海拔<4000m
裝置容量:≤4kVA
安全保護:具有漏電流保護裝置,安全符合國家標準
裝置的基本配置

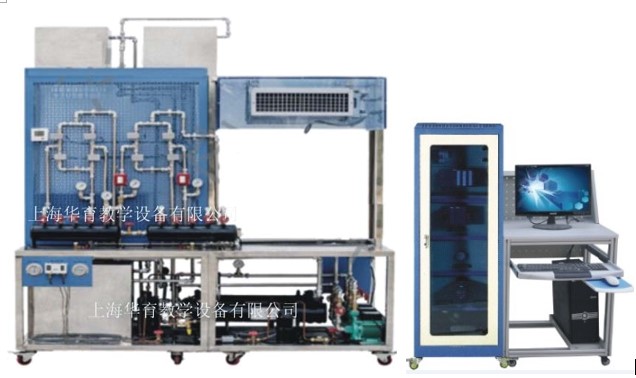

地源熱泵空調系統由制冷機組、模擬水井、空調系統、生活衛生供水系統、控制系統、實訓臺等組成。實訓臺采用不銹鋼底架結構,結構堅固,造型美觀大方;桌面用于安裝電源控制屏并提供一個寬敞舒適的工作臺面。
四、基本配置如下:
序號 | 設備名稱 | 數量 |
1 | 制冷機組(配壓縮機、節流裝置、殼管式冷凝器及干式蒸發器) | 1套 |
2 | 模擬井(模擬取水井水箱和回灌井水箱各1個,潛水泵1臺) | 1套 |
3 | 空調系統(風機盤管、媒水水泵、1套溫控器系統、膨脹水箱等) | 1套 |
4 | 生活衛生熱水供水系統(1臺熱水循環水泵、熱回收殼管式冷凝器) | 1套 |
5 | 西門子S7-200主機及交流接觸控制繼電器、控制開關、指示燈等 | 1套 |
五、實訓項目
1、掌握地源熱泵機組的原理與結構組成
2、地源熱泵空調系統電氣自動控制
3、地源熱泵空調系統夏季運行工況調試
4、地源熱泵空調系統冬季運行工況調試
