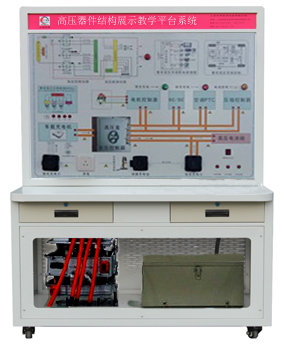

HY-QCX301B高壓安全模擬測量試驗臺

一、產品簡介：
高壓安全模擬測量試驗臺是采用新能源汽車高壓安全系統器件制作，展示新能源汽車高壓安全系統的結構與工作原理，適合高職、職業中專、技工類學校、職教中心等開設的汽車運用、汽車維修等專業以及新能源汽車維修工等相關工種的汽車教學培訓。

二．設備組成
    動力電池組、國標充電槍與充電座、漏電傳感器模塊、絕緣傳感器模塊、安全維修塞模塊、漏電模擬操作單元、高壓安全系統操作單元、操作控制臺、訓練控制按鈕、原理面板與結構彩圖、可移動臺架。
三．功能特點
1.采用模電與數電結合的方式，模擬純電動車和混合動力車輛的高壓用電區域、高壓線路傳遞、低壓電路對高壓回路的保護，以及漏電可能發生的區域、漏電的狀態。
2.通過專用漏電檢測設備，模擬檢測過程。
3. 實訓面板采用表面經特殊工藝噴涂底漆處理的、面板打印有彩色電路原理圖，4mm厚耐腐蝕、耐創(chuàng )擊、耐污染、防火、防潮的高級鋁塑板，印有彩色原理圖；學員可直觀對照面板資料和系統實物，認識和分析系統的器件和原理；
4.模擬測量漏電可能發生的區域、漏電的狀態。
5、示教板整體采用1.5mm厚冷軋板，嚴格按鈑金加工工藝操作，經酸洗、噴塑，外形美觀；底架部分采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，示教板底座上配有30cm左右的桌面，方便放置資料、輕型檢測儀器等。下方配有鋼制透明機柜，擺放實訓相關組件，機柜上方置有二個小抽屜，實訓完畢后放置常用工具之用。
四.技術規格
1.外接電源：交流220V±10% 50Hz
2.工作電壓：直流12V
3.工作溫度：-40℃～+50℃
4.外形尺寸：1240×600×1700mm(長×寬×高)
五、實訓實驗項目
1.了解汽車高壓安全系統的基本知識。
2.汽車高壓安全系統基本控制原理與工作過程驗證實訓。
3.汽車高壓線路的高壓互鎖基本控制原理與工作過程驗證實訓。
4.汽車整車高壓區認知實訓。
5.測量漏電可能發生的區域、漏電的狀態實訓。
6.汽車高壓安全系統測量與維護體驗實訓。
